Wasserattraktionen ...

Der Bodenluftsprudler

Ein Pool, der nicht zum Bahnen schwimmen geeignet ist und in unserem Fall zum Plantschen und Erfrischen gebaut wurde, lud mich gerade dazu ein, verrückte und technische Umbauten durchzuführen.


Der Bodenablauf in der Mitte des Beckens, der im Normalfall Wasser ABSAUGT und dies zum Filter leitet, wurde in umgekehrter Reihenfolge zum AUSBLASEN von Luft verwendet. Ein Seitenkanalverdichter mit passender Steuerung bringt so die benötigte Luftmenge ins Becken. Wird der Bodenablauf als LUFTSPRUDLER benutzt, wird nur über den Skimmer abgesaugt.


Mit ein paar Tricks entsteht so der Privatgysir zum massieren.




Die "Luftpumpe", der Seitenkanalverdichter, wurde auf eine extra angefertigte Alu Platte

(Danke Andreas) mit allen Komponenten verschraubt.


Für Servicezwecke und zum Abbau bei Bedarf MOBIL angefertigt.

So ist diese Luftpumpe auch für andere Zwecke einsetzbar.


Die Einheit ist einem Hohlraum geschützt auf der Rückseite des Felsens verbaut.






Im Kurzvideo unten wird der Sprudeleffekt in der Gesamtansicht dargestellt.

Die Bedienung erfolgt bequem über eine pneumatische Steuerung vom Becken aus, die im Felsen untergebracht ist.

Bodenluftsprudler - nachträglicher Einbau
Kurzanweisung
Einbauanleitung Version-V18012013.doc
Microsoft Word Dokument 5.9 MB

Unter - und Überwasseraufnahmen des Luftsprudlers

..tausende von Luftblasen massieren den Körper

- oder  man hat damit einfach nur FUN !!!!

Wassereinlauf über den Felsen

Das Zurückfließen des Wassers von der Wärmepumpe und der Filteranlage geschieht über die EINLAUFDÜSEN in der Pool-Seitenwand, die je nach der Geometrie des Beckens, der Lage und nach persönlichem Geschmack eingebaut wurden.

Das war mir aber zu wenig.

Ebenfalls durch eine Steuerung wird ein 3-Wege Ventil pneumatisch vom Becken aus geschaltet, welches das zurückfließende Wasser entweder durch die Einlaufdüsen lenkt - oder über einen Mauerschlitz an der oberen Seite des Felsens....



Im Gegensatz zum Nackenschwall eine etwas härtere Massage...


Nackenschwall

Nachdem im Sommer nun genug Zeit war, die Basteleien des letzten Winters "LIVE" auzuprobieren, stelle ich hier mal ein paar Bilder eines Nackenschwalls ein.


Die Testphase verlief viel versprechend - die Größe des Gehäuses passte genau zur Pumpenleistung, zum Felsen und zum übrigen Platz, der dafür vorgesehen war.


Der Gedanke:

Eigentlich möchte ich nur den Wasserschlitz sehen, deshalb wird auf ein teures Edelstahlgehäuse - in welcher Bauform auch immer - verzichtet. Der "Kasten", der den Wasserverlauf von "rund" auf einen breiten "Schlitz" umlenkt, wird sowieso im Felsen sitzen.

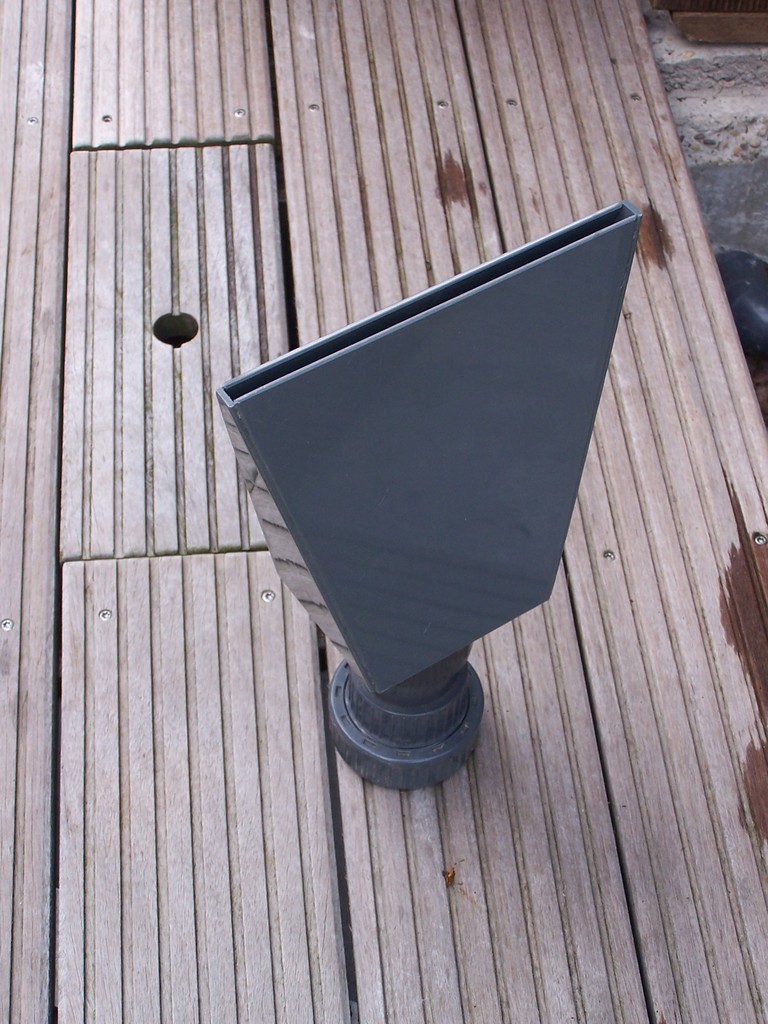

Hier sind die Testfotos; der Kasten wurde mit PVC-U Platten und Tangit verklebt.

Gespeist wird der Schwall von einer Badu GSA Pumpe.

Geschaltet: pneumatisch vom Beckenrand.


2016 wird der Felsen erweitert und die Technik verbaut.





Kurze Bauanleitung des Nackenschwalls

Ein kleines Bilder-Filmchen , das sich von selbst erklärt.

Kosten dieses "Kästchens" - unter zehn Euro.




Die Gegenstromanlage...GSA

...ein eigenes Kapitel - deshalb auch ein eigener Ordner...Klick
